BP2525D是一款由晶豐(feng) 明源半導體(ti) 股份有限公司生產(chan) 的超低待機功耗非隔離降壓型恒壓驅動芯片。它適用於(yu) 85Vac至265Vac全電壓輸入的非隔離電源，內(nei) 部集成500V功率開關(guan) ，采用電壓電流控製技術，無需外部環路補償(chang) 電容即可實現優(you) 異的恒壓特性。

引腳功能

BP2525D共有6個(ge) 引腳，各引腳功能如下：

    GND（引腳1）：芯片地，為(wei) 芯片提供接地參考點。
    SEL（引腳2）：輸出電壓選擇端。接VCC時輸出3.3V；接GND時輸出5V。
    VCC（引腳3）：芯片電源端，為(wei) 芯片提供工作電壓。
    DRAIN（引腳4）：芯片內(nei) 部高壓功率管的漏極，連接到外部電路的高壓側(ce) 。
    CS（引腳5）：電流采樣端，采樣電阻接在CS和GND端之間，用於(yu) 檢測輸出電流。
    GND（引腳6）：與(yu) 引腳1相同，提供接地參考點。

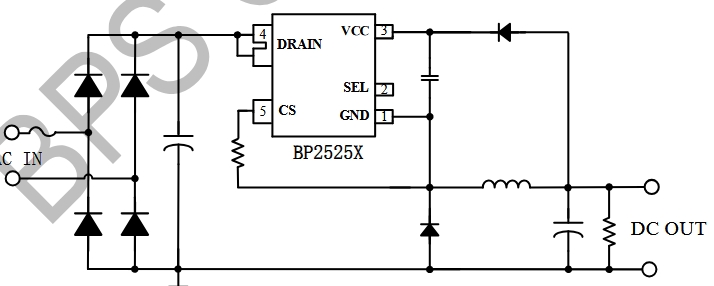

典型應用電路

BP2525D的應用電路主要包括以下幾個(ge) 部分：

    輸入電源：BP2525D可以接受85Vac至265Vac的全電壓輸入，適用於(yu) 廣泛的電源環境。
    輸出電壓選擇：通過SEL引腳選擇輸出電壓，可以是3.3V或5V。
    電流采樣：通過CS引腳和外部電阻構成的采樣電路，可以檢測輸出電流，實現過流保護。
    功率開關(guan) ：DRAIN引腳連接內(nei) 部的高壓功率開關(guan) ，負責控製電源的開關(guan) 動作。
    控製邏輯：VCC引腳提供芯片的工作電壓，並與(yu) 內(nei) 部控製邏輯電路相連，實現軟啟動和多種保護功能。

技術特點及內部框架圖

    低待機功耗：小於(yu) 20mW，有效降低能耗。
    固定輸出電壓：支持3.3V或5V固定輸出，簡化設計。
    內(nei) 部集成高壓功率管：減少外部元件，降低成本和體(ti) 積。
    優(you) 異的動態響應：采用多模式控製技術，提高效率，減小噪聲。
    多種保護功能：包括過載保護、短路保護、過溫保護等。

結論

BP2525D以其超低待機功耗、集成高壓功率管和優(you) 異的恒壓特性，成為(wei) 非隔離降壓型恒壓驅動芯片中的佼佼者。適用於(yu) 智能照明、智能插座、微波及各種傳(chuan) 感器等多種應用場景。通過合理的電路設計和外圍元件選擇，可以實現高效、穩定且安全的電源供應。
