在現代電子設備中，電源管理的效率和穩定性對於(yu) 設備的性能和壽命至關(guan) 重要。BP2525X係列芯片作為(wei) 一款超低待機功耗的非隔離降壓型恒壓驅動芯片，被廣泛應用於(yu) 輔助電源和其他電子設備的電源管理中。本文將為(wei) 您提供BP2525X芯片的詳細介紹，包括其特點、工作原理、設計注意事項以及應用參考。

BP2525X芯片概述

BP2525X芯片以其超低待機功耗（<20mW @ 120Vac&230Vac）、固定3.3V或5V輸出電壓、優(you) 異的動態響應、減少音頻噪聲的降幅調製技術、改善EMI的抖頻技術、±5%輸出電壓精度、內(nei) 置軟啟動和多重保護功能（過載保護、短路保護、過溫保護、逐周期限流）而受到市場的青睞。

芯片特點

    超低待機功耗：在120Vac和230Vac下，待機功耗低於(yu) 20mW，有助於(yu) 延長設備的電池壽命。
    固定輸出電壓：提供3.3V或5V的固定輸出電壓，適用於(yu) 多種電子設備。
    動態響應：優(you) 異的動態響應能力，確保電源輸出的穩定性。
    降幅調製技術：減少音頻噪聲，提升用戶體(ti) 驗。
    抖頻技術：改善電磁幹擾（EMI）性能，便於(yu) 通過傳(chuan) 導和輻射測試。
    輸出電壓精度：±5%的輸出電壓精度，保證電源輸出的可靠性。
    內(nei) 置軟啟動：軟啟動功能減少開關(guan) 應力，避免輸出電壓過衝(chong) 。
    多重保護：包括過載保護、短路保護、過溫保護和逐周期限流，增強係統的安全性。

工作原理

BP2525X芯片內(nei) 部集成了高壓啟動和供電電路。係統上電後，母線電壓通過Drain對Vcc電容充電，當Vcc達到芯片開啟的閾值時，內(nei) 部控製電路開始工作。芯片正常工作時，由Vout供電接入Vcc端，實現超低待機功耗，無需輔助繞組供電。

設計注意事項

    電感選擇：電感的感量、峰值電流和平均電流對係統性能有重要影響。小感量電感可以減小尺寸、降低價(jia) 格並改善動態響應，但會(hui) 增大電感的峰值電流和輸出紋波，降低係統效率。

    Rcs電阻選擇：CS電阻的選擇需要綜合考慮負載電流和電感電流紋波，並留有一定的餘(yu) 量。

    假負載選擇：假負載電阻的作用是消耗空載輸出時係統過多的能量，防止輸出電壓偏高。

    輸出電容選擇：輸出電容的選擇直接影響到輸出電壓紋波、係統動態響應、係統環路的穩定性和輸出電壓過衝(chong) 。

    二極管選擇：續流二極管和Vcc二極管的選擇對係統性能有顯著影響，尤其是在重載下。

    Layout設計：VCC電容應盡量靠近芯片的VCC pin腳，輸出回路的環路麵積應盡量小，以減少電磁幹擾。

    EMI設計：輸入采用π型濾波器，續流電感如果采用工字型，應與(yu) 前級濾波色環電感保持一定距離。

應用參考

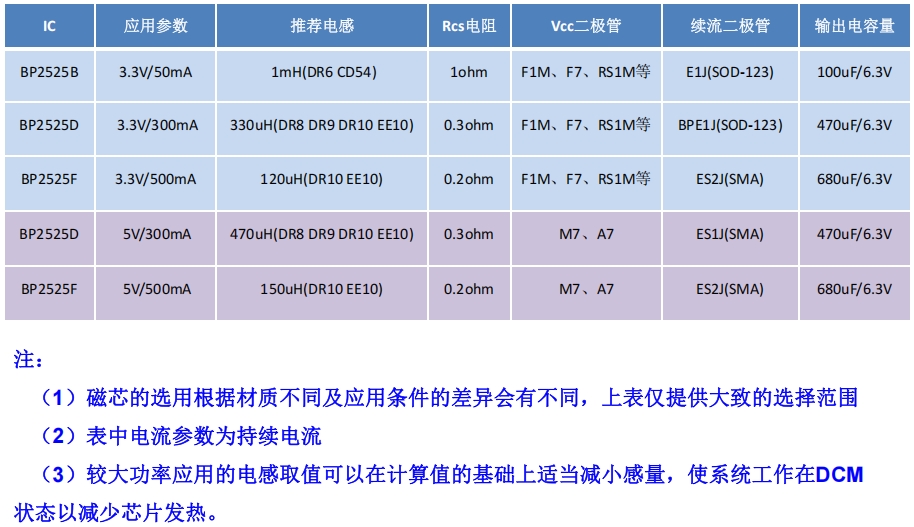

BP2525X芯片適用於(yu) 多種應用場景，如3.3V/300mA和5V/300mA的WiFi應用。推薦電感、Rcs電阻、Vcc二極管、續流二極管和輸出電容的具體(ti) 參數，以及在不同負載下的待機功耗和滿載效率數據，為(wei) 設計者提供了寶貴的參考信息。

結論

BP2525X芯片以其卓越的性能和多功能性，為(wei) 電子設備的電源管理提供了一個(ge) 高效、可靠的解決(jue) 方案。通過遵循設計注意事項和參考應用指南，設計者可以充分發揮BP2525X芯片的潛力，為(wei) 終端產(chan) 品帶來更長的電池壽命和更穩定的電源輸出。
