在現代電源設計中，效率和性能是兩(liang) 個(ge) 核心指標。PL3332作為(wei) 一款專(zhuan) 為(wei) 反激式開關(guan) 電源設計的同步整流芯片，以其高效能和易於(yu) 集成的特點，成為(wei) 電源適配器、充電器和消費類備用電源等應用的理想選擇。

PL3332芯片概述

PL3332芯片由PMicro公司生產(chan) ，是一款集成了40V耐壓功率開關(guan) 的同步整流器。它能夠替換傳(chuan) 統反激式轉換器中的整流二極管，顯著提升係統的整體(ti) 效率。這款芯片的設計理念在於(yu) 簡化外圍電路設計，同時提供高性能的同步整流解決(jue) 方案。內(nei) 部框架圖如下所示~

PL3332主要特點

    內(nei) 置12.3mΩ功率開關(guan) 管：在Vgs=10V, Id=30A的條件下，PL3332的內(nei) 置功率開關(guan) 管具有12.3mΩ的低導通電阻，有助於(yu) 減少能量損耗。
    寬電壓範圍：芯片兼容DCM（斷續電流模式）或QR（準諧振模式）反激開關(guan) ，適用於(yu) 不同的電源設計需求。
    自檢測功能：PL3332能夠自動檢測並控製功率管的開通與(yu) 關(guan) 斷，確保穩定的電源輸出。
    簡化的外圍器件：由於(yu) 芯片的高度集成，外圍電路設計得以簡化，降低了設計複雜性和成本。

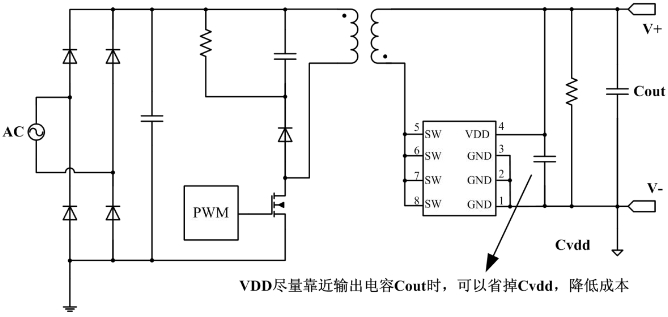

PL3332典型應用圖

PL3332的應用範圍廣泛，包括但不限於(yu) ：

    反激開關(guan) 電源：在反激式轉換器中作為(wei) 核心整流元件，提高電源轉換效率。
    電源適配器：為(wei) 各種電子設備提供高效、穩定的電源適配解決(jue) 方案。
    充電器：在充電器設計中，PL3332有助於(yu) 實現快速、高效的充電過程。
    消費類備用電源：為(wei) 消費電子產(chan) 品提供可靠的備用電源解決(jue) 方案。

PL3332技術規格

PL3332提供SOP8封裝，具有以下技術規格：

    最大額定值：VDD電壓範圍為(wei) -0.3至7V，SW輸入電壓範圍為(wei) -0.3至40V，最大工作結溫為(wei) 150℃。
    推薦工作條件：工作溫度範圍為(wei) -40至+105℃。
    電氣特性：包括電源電壓、靜態電流、功率管的開啟和關(guan) 斷閾值、導通電阻等關(guan) 鍵參數。

結論

PL3332同步整流芯片以其高性能、易於(yu) 集成和寬電壓範圍的特點，為(wei) 電源設計工程師提供了一個(ge) 優(you) 秀的選擇。無論是在電源適配器、充電器還是消費類備用電源的設計中，PL3332都能夠顯著提升係統效率，簡化設計流程，降低成本。隨著電子設備對電源效率要求的不斷提高，PL3332無疑將成為(wei) 電源設計領域的一顆璀璨明星。
