在電源設計領域,MOSFET(金屬氧化物半導體(ti) 場效應晶體(ti) 管)作為(wei) 開關(guan) 元件的核心,其性能直接影響到電源的效率、穩定性和可靠性。在40W的電源設計中,選擇合適的MOSFET至關(guan) 重要。本文將探討在40W電源設計中選擇MOSFET的關(guan) 鍵因素,並提供應用指南。
MOSFET在電源設計中主要作為(wei) 開關(guan) 元件使用,其主要作用包括:
高頻開關(guan) :MOSFET能夠在高頻下工作,適用於(yu) 需要快速切換的電源應用。
低導通電阻:在導通狀態下,MOSFET的電阻較低,有助於(yu) 減少能量損耗,提高電源效率。
高輸入阻抗:MOSFET具有高輸入阻抗,可以減少驅動電路的功耗。
功率處理能力:選擇的MOSFET應能夠處理40W電源設計中的最大功率需求。
導通電阻(Rds(on)):較低的導通電阻有助於(yu) 減少功耗和提高效率。
最大電壓額定值(Vds):MOSFET的最大電壓額定值應高於(yu) 電源設計中的峰值電壓。
開關(guan) 速度:根據電源設計的要求,選擇具有適當開關(guan) 速度的MOSFET。
熱特性:考慮MOSFET的熱特性,確保在工作條件下不會(hui) 過熱。
封裝類型:根據電源設計的空間限製,選擇合適的封裝類型。
驅動要求:確保MOSFET的驅動電壓和電流與(yu) 驅動電路兼容。
確定功率需求:首先,根據電源設計的具體(ti) 要求,確定MOSFET需要處理的最大功率。
選擇適當的導通電阻:根據電源的效率要求,選擇具有適當導通電阻的MOSFET。
考慮最大電壓額定值:確保所選MOSFET的最大電壓額定值高於(yu) 電源設計中的最高工作電壓。
評估開關(guan) 速度:根據電源設計中的開關(guan) 頻率,選擇具有適當開關(guan) 速度的MOSFET。
熱管理:考慮電源設計中的散熱條件,選擇具有良好熱特性的MOSFET,並確保有足夠的散熱措施。

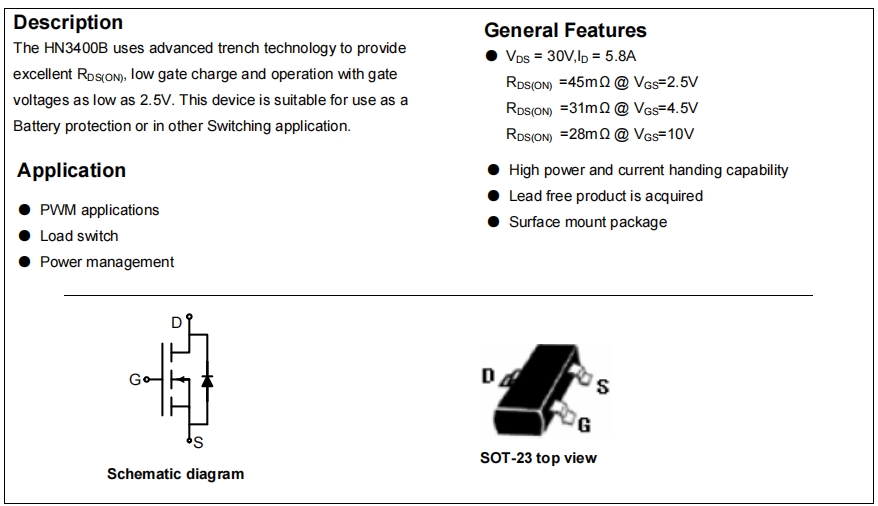

封裝選擇:根據電源設計的空間限製,選擇適當的封裝類型,如SOT-23、TO-220或SOP等。
驅動電路兼容性:確保所選MOSFET的驅動要求與(yu) 電源設計中的驅動電路兼容。
在40W電源設計中,選擇合適的MOSFET對於(yu) 實現高效、穩定和可靠的電源至關(guan) 重要。設計者需要考慮功率處理能力、導通電阻、最大電壓額定值、開關(guan) 速度、熱特性、封裝類型和驅動要求等多個(ge) 因素。通過綜合考慮這些因素,可以為(wei) 電源設計選擇最合適的MOSFET,確保電源係統的整體(ti) 性能。
