在現代電子設備中，電源管理芯片扮演著至關(guan) 重要的角色。LP2801係列是由芯茂微電子生產(chan) 的一係列高效率、高精度的非隔離降壓開關(guan) 電源恒壓控製驅動芯片。這些芯片以其卓越的性能和可靠性，廣泛應用於(yu) 小家電、白色家電等電源的驅動，以及LED驅動照明等領域。

LP2801係列型號概述

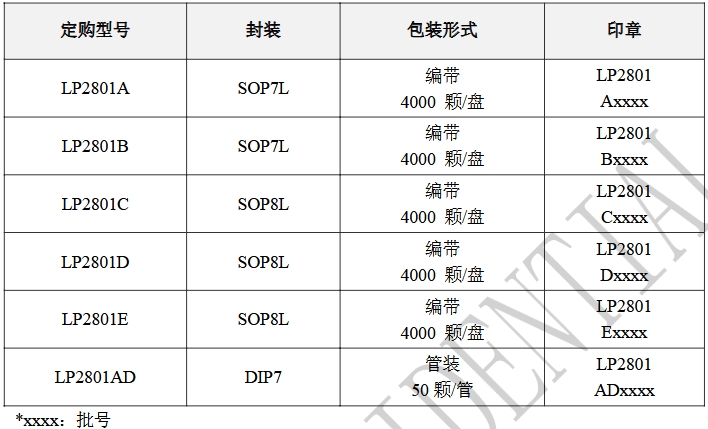

LP2801係列提供了多種型號，以滿足不同應用場景的需求。以下是LP2801係列的主要型號及其特點：

LP2801A
    封裝：SOP7L
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤100mA

LP2801B
    封裝：SOP7L
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤150mA

LP2801C
    封裝：SOP8L
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤200mA

LP2801D
    封裝：SOP8L
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤300mA

LP2801E
    封裝：SOP8L
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤400mA

LP2801AD
    封裝：DIP7
    輸出電流：@Vo=12V，輸入電壓85VAC~265VAC，溫升△T≤40℃時，輸出電流≤120mA

特點詳解

LP2801係列芯片內(nei) 部框架圖如下所示，LP2801係列芯片具有以下共同特點：

    集成>800V功率管：內(nei) 部集成高壓功率管，提高了係統的可靠性和安全性。
    恒壓控製：采用恒壓控製模式，確保輸出電壓的穩定性。
    QR工作模式：在QR（準諧振）模式下工作，提高了效率並降低了EMI。
    優(you) 異的EMI特性：設計優(you) 化，減少了電磁幹擾。
    待機功耗<50mW：低功耗設計，適合電池供電的應用。
    輸出電壓3.3V~24V外置電阻可調：靈活的輸出電壓設置，滿足不同電壓需求。
    PFM/PWM控製改善音頻特性：通過PFM/PWM控製，改善了音頻噪聲。
    寬輸入電壓：適用於(yu) 85VAC~265VAC全範圍輸入電壓。
    多重保護功能：包括VCC鉗位/欠壓保護，輸出過壓保護，過溫保護，最長開通時間保護等。

LP2801係列芯片典型應用

LP2801係列芯片適用於(yu) 以下應用：

    小家電、白色家電等開放式電源：如咖啡機、電飯煲等。
    LED驅動照明：提供穩定的電流和電壓，保證LED的長壽命和高亮度。

結論

LP2801係列芯片以其高效率、高精度和多功能保護特性，在非隔離降壓開關(guan) 電源領域中占有一席之地。無論是在家用電器還是照明設備中，LP2801係列都能提供穩定可靠的電源管理解決(jue) 方案。隨著電子設備對能效和穩定性要求的提高，LP2801係列芯片將繼續在電源管理領域發揮重要作用。
