AIP1668EO是一款由i-CORE（中微愛芯）設計生產(chan) 的LED驅動控製專(zhuan) 用電路，它集成了MCU數字接口、數據鎖存器和鍵盤掃描電路，主要應用於(yu) VCR、VCD、DVD及家庭影院等產(chan) 品的顯示屏驅動。這款芯片以其高度集成和易用性而受到市場的青睞。

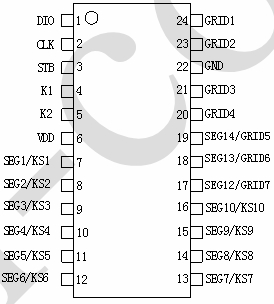

引腳排列圖及引腳說明

AIP1668EO芯片采用SOP24封裝，共有24個(ge) 引腳，每個(ge) 引腳都有其特定的功能。以下是各引腳的作用詳解：

VDD：電源電壓輸入，邏輯電源電壓範圍為(wei) 3V至5.5V。
VSS：地線，提供電路的參考地電位。
DIO：數據線，用於(yu) 芯片與(yu) 外部控製器之間的數據傳(chuan) 輸。
STB：鎖存信號線，用於(yu) 鎖存傳(chuan) 輸的數據。
CLK：時鍾線，提供數據傳(chuan) 輸的時鍾信號。
SEG A-G：段選信號，用於(yu) 控製數碼管的各個(ge) 段，實現數字和字符的顯示。
COM0-COM3：公共陽極，連接數碼管的公共陽極，用於(yu) 多路數碼管的驅動。
KEY IN0-KEY IN9：鍵盤掃描輸入，用於(yu) 接收鍵盤的掃描信號，實現按鍵檢測。
LED K1, LED K2：LED驅動輸出，用於(yu) 驅動LED指示燈。

原理分析

AIP1668EO芯片的工作原理基於(yu) 其內(nei) 部的MCU數字接口、數據鎖存器和鍵盤掃描電路。以下是其工作原理的簡要分析：

數據傳(chuan) 輸：通過DIO、STB和CLK三條線實現與(yu) 外部控製器的數據傳(chuan) 輸。DIO線上的數據在STB線的上升沿被鎖存，CLK線提供時鍾信號控製數據的傳(chuan) 輸節奏。

顯示控製：芯片內(nei) 部的數據鎖存器存儲(chu) 從(cong) DIO線接收到的數據，並通過SEG A-G引腳控製數碼管的顯示內(nei) 容。COM0-COM3引腳則用於(yu) 驅動數碼管的公共陽極，實現多位數碼管的顯示。

鍵盤掃描：通過KEY IN0-KEY IN9引腳接收鍵盤的掃描信號，內(nei) 部電路根據這些信號判斷哪個(ge) 按鍵被按下，並輸出相應的數據。

輝度調節：AIP1668EO內(nei) 置輝度調節電路，支持8級占空比可調的亮度控製，通過調節占空比來控製LED的亮度，以適應不同的環境光線。

內(nei) 置振蕩器：芯片內(nei) 置450KHz±5%精度的RC振蕩器，無需外部時鍾源，簡化了電路設計。

上電複位：內(nei) 置上電複位電路，確保芯片在上電時能正確初始化，提高係統的穩定性。

結論

AIP1668EO芯片以其集成度高、功能豐(feng) 富和易用性而廣泛應用於(yu) 各種顯示設備中。通過對各引腳功能的詳解和原理分析，我們(men) 可以更好地理解這款芯片的工作機製，並在實際應用中發揮其最大效能。
