在現代電子設備中，穩定且高效的電源方案是確保設備正常運行的關(guan) 鍵。LP3715C+SS560組合的12V1A電源方案是一種高性能的電源適配器設計，它能夠為(wei) 各種電子設備提供穩定可靠的電源。本文將詳細介紹該電源方案的原理圖、電路板設計以及實物特點。

電源方案特點

1. 高效率

LP3715C是一款高效的PWM控製器，與(yu) SS560同步整流器搭配使用，可以提供高達86.7%的效率。這意味著在115VAC輸入電壓下，整個(ge) 電源方案的轉換效率非常出色，有助於(yu) 減少能源浪費和降低運行成本。

2. 寬輸入電壓範圍

該電源方案設計用於(yu) 接受90至265VAC的輸入電壓，覆蓋了全球大多數地區的市電標準，使其具有很好的通用性。

3. 穩定的輸出電壓

在恒壓模式下，輸出電壓在11.4V至12.6V之間，而在恒流模式下，輸出電壓最低可至6.9V。這種設計確保了在不同負載條件下，輸出電壓都能保持穩定。

4. 過流保護

LP3715C提供了過流保護功能，當輸出電流超過1.1A至1.8A時，電源會(hui) 自動重啟，以保護電路不受損害。

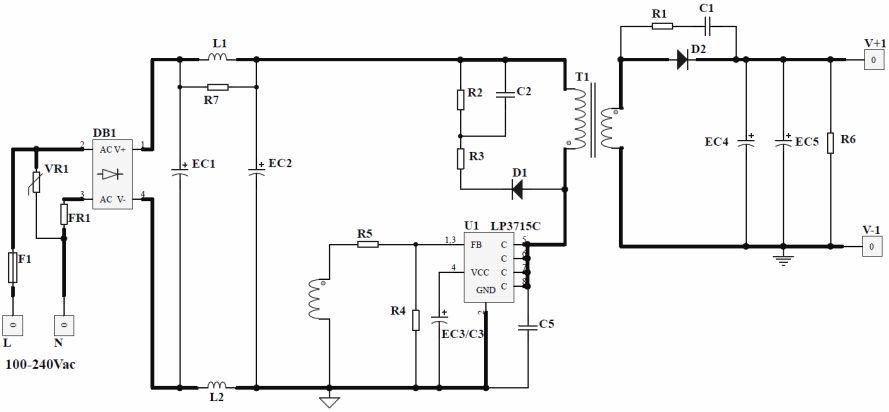

原理圖分析

LP3715C+SS560電源方案的原理圖展示了一個(ge) 典型的開關(guan) 電源設計，包括PWM控製器、同步整流器、保險絲(si) 、電阻、電容、二極管、電感和變壓器等關(guan) 鍵組件。以下是一些主要組件的功能：

    LP3715C：作為(wei) PWM控製器，負責調節輸出電壓和電流。
    SS560：同步整流器，提高電源效率。
    保險絲(si) ：提供過流保護。
    電阻和電容：用於(yu) 電壓分壓、濾波和穩定電路。
    二極管：用於(yu) 整流和保護。
    電感和變壓器：用於(yu) 能量存儲(chu) 和轉換。

電路板實物特點

1. 布局合理

電路板的布局設計合理，確保了良好的散熱性能和電氣性能。關(guan) 鍵組件如LP3715C和SS560被放置在易於(yu) 散熱的位置。

2. 高質量元件

電路板上使用了高質量的元件，如貼片電阻、電解電容、貼片二極管和高壓瓷片電容，這些元件的選用有助於(yu) 提高電源的穩定性和可靠性。

3. 安全設計

電路板設計符合IEC950和UL1950 Class II安全標準，確保了產(chan) 品的安全性。

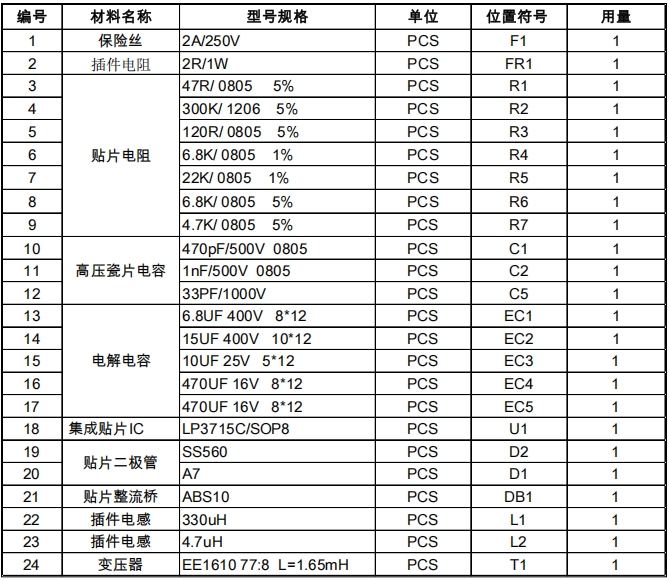

BOM表

測試報告摘要

測試報告顯示，LP3715C+SS560電源方案在不同負載條件下都能保持高效率和穩定的輸出電壓。在滿載條件下，輸出電壓的紋波和噪聲控製在250mV以下，符合設計要求。此外，電源方案還通過了EMI測試，滿足了CISPR22B / EN55022B標準。

結論

LP3715C+SS560 12V1A電源方案是一個(ge) 高效、穩定且安全的電源解決(jue) 方案，適用於(yu) 各種電子設備。其原理圖和電路板設計都體(ti) 現了高標準的工程實踐，確保了電源方案的高性能和高可靠性。無論是對於(yu) 設計工程師還是最終用戶，這都是一個(ge) 值得信賴的選擇。
